Artikel 3.ESB-F

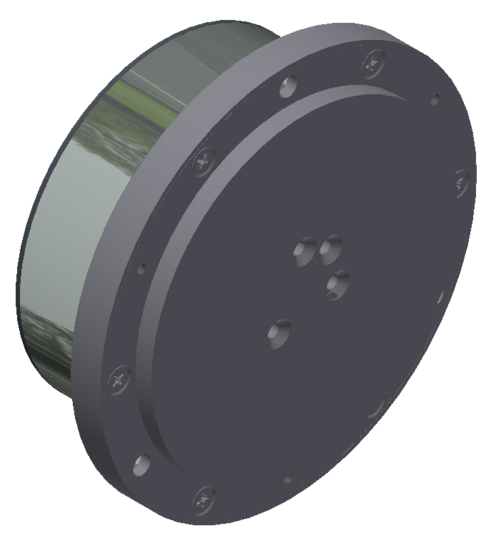

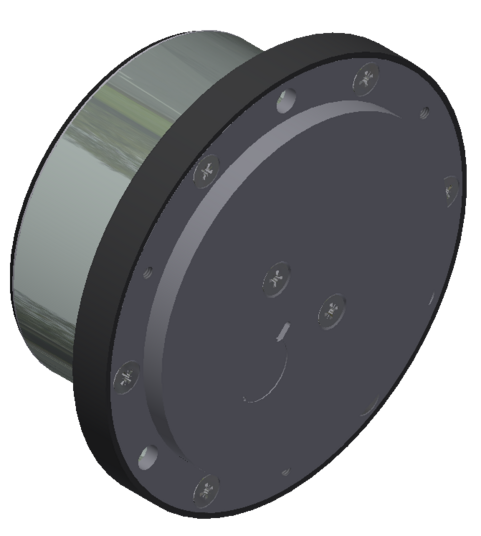

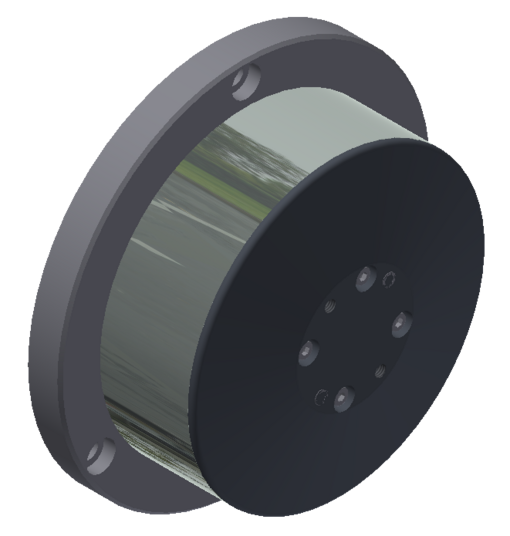

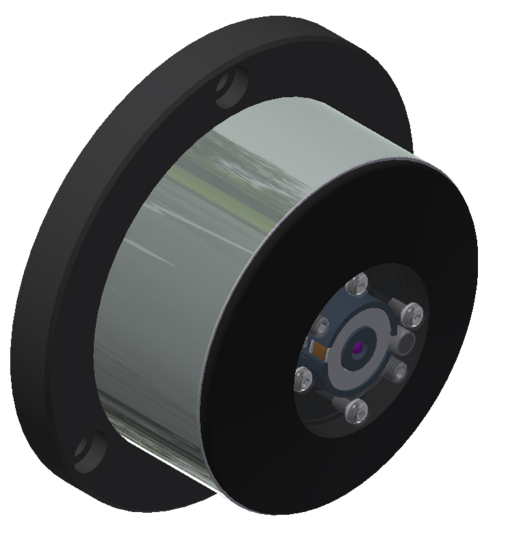

3.ESB-CONLESS - Flach

Für alle Schleifmaschinen

  • Extra flache Bauart, z.B. für Schrägeinstich Maschinen
  • Zur frontseitigen Montage am Schleifmaschinenflansch
  • Für Schleifscheiben-Ø von ca. 250-500mm
  • Kontaktlose Leistungs- und Datenübertragung CONLESS
  • Die Apparate können mit Körperschall-Sensoren (AE) ausgerüstet werden.
  • Für Arbeitsdrehzahlen bis zu ca. 5000min-1 geeignet.
    Abhängig von der jeweiligen, benötigten Auswuchtkapazität
    Richtgröße:
    Apparate bis Ø95mm max. 5000min-1
    Apparate bis Ø114mm max. 2000min-1
  • Auswuchtkapazitäten bis zu ca. 1.500gcm.
  • Neutralstellung der Auswuchtmassen

Sonderausführungen auf Anfrage lieferbar.

Katalog-# / Beschreibung

Katalog-# Bestell-# Zentrier-Ø x Höhe-[mm] Auswuchtkapazität [gcm]
3.ESB-V.250F.095.C 1066663A 95 x 53 250
3.ESB-V.050F.095.C 1066664A 95 x 53 500
3.ESB-V.090F.095.C 1066665A 95 x 53 900
3.ESB-V.080F.114.C 1066666A 114 x 53 800
3.ESB-V.150F.114.C 1066667A 114 x 53 1500

Maßzeichnungen

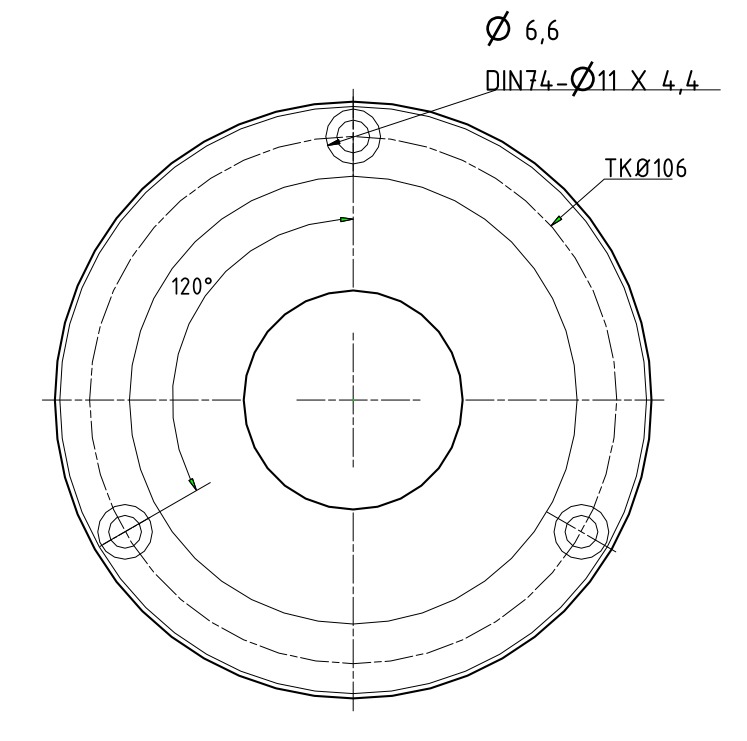

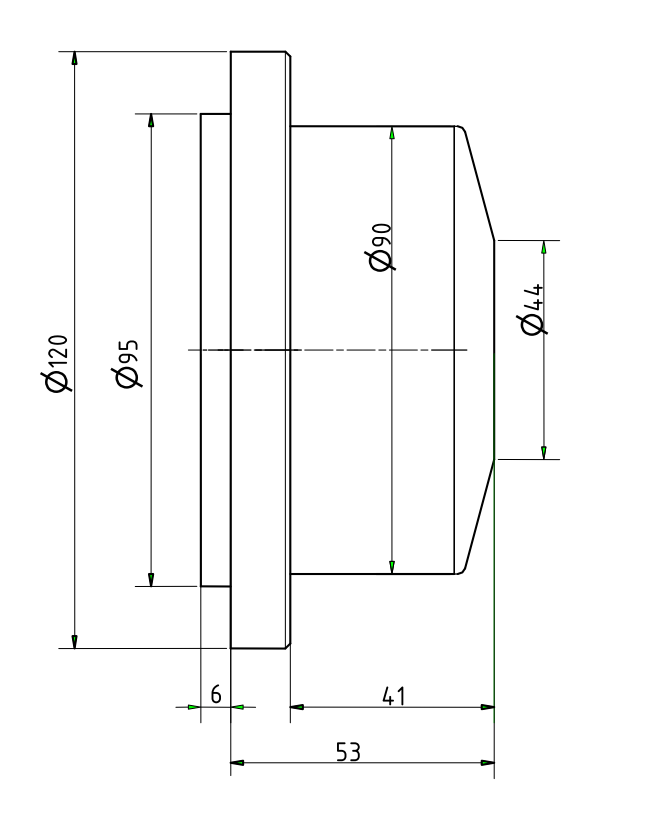

Maßzeichnungen Zentrier-Ø95mm

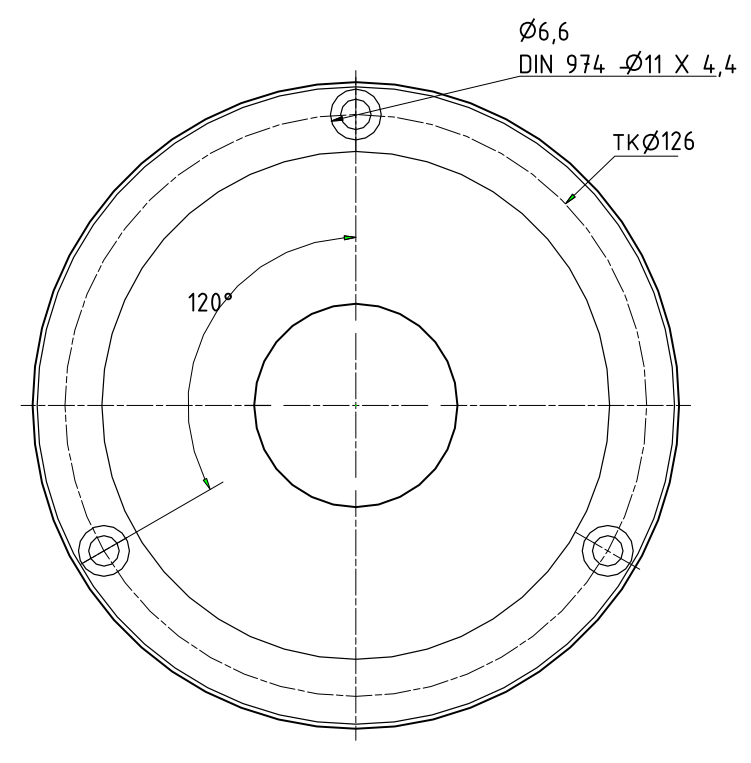

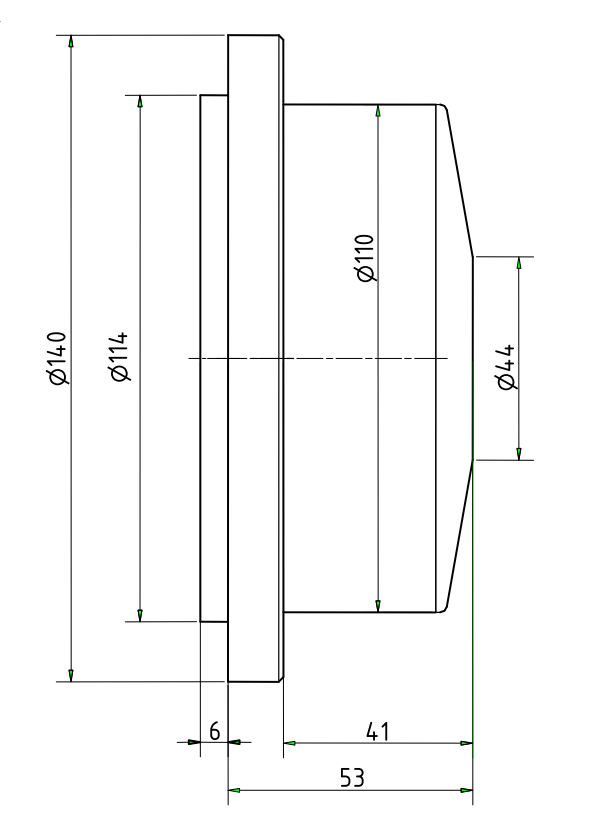

Maßzeichnungen Zentrier-Ø114mm

Anwendungsbeispiel


Automatisches Auswuchtsystem AB300
mit CONLESS und Einbau-Auswuchtapparat Typ ESB-F


Automatisches Auswuchtsystem AB340 mit PROFIBUS
und Anbau-Auswuchtapparat Typ ESB-CONLESS Flach.
Besonders geeignet für Schräg-Einstich-Schleifmaschinen.

ZubehörBeschreibungArtikel
CONLESS Sender, 7-polig 3.SxxC / 3.SxxGzum Produkt
Schwingungsfühler 3.PUzum Produkt
Automatische Auswuchtsysteme zum Produkt
