Artikel 3.BM50
Bedienmodul Auswuchtelektronik, BM50
Anzeige zur Bedienung und Visualisierung von Auswucht-Steuergeräten.
3.BM50
- Display mit Touchscreen
- CAN-Bus Datenausgang
- Kurze Lieferzeit
Katalog-# / Beschreibung
Katalog-# | Bestell-# | Beschreibung |
---|---|---|
3.BM50P01.24 | 1016110A | Bedienmodul für AB50SM4 mit 19" Frontplatte |
3.BM50P02.24 | 1016111A | Bedienmodul für AB50SM4 mit 1/2 19" Frontplatte |
3.BM50M.24 | 1016109A | Bedienmodul für AB50SM4 im PROFILINE-Gehäuse |
Technische Details
Technische Daten | 3.BM50P01.24 |
---|---|
Betriebsspannung | 24 V= |
Leistungsaufnahme ca. | 6 VA |
Modul Schnittstelle | 9-poliger D-SUB Stecker für CAN-Bus |
Softwareupdate | Über RS232 Schnittstelle |
Bedienung | Touchscreen |
Maße B x H x T [mm] | 19“ 3HE 482 x 134 x 72 |
Gewicht ca. | 1 kg |
Umgebungstemperatur bei Betrieb | 0 °C bis +50 °C |
Umgebungstemperatur bei Lagerung | -10 °C bis +60 °C |
Luftfeuchtigkeit | 20 % bis 50 % rel. Feuchte |
Technische Daten | 3.BM50P02.24 |
---|---|
Betriebsspannung | 24 V= |
Leistungsaufnahme ca. | 6 VA |
Modul Schnittstelle | 9-poliger D-SUB Stecker für CAN-Bus |
Softwareupdate | Über RS232 Schnittstelle |
Bedienung | Touchscreen |
Maße B x H x T [mm] | 1/2 19“ 3HE 241 x 134 x 72 |
Gewicht ca. | 1 kg |
Umgebungstemperatur bei Betrieb | 0 °C bis +50 °C |
Umgebungstemperatur bei Lagerung | -10 °C bis +60 °C |
Luftfeuchtigkeit | 20 % bis 50 % rel. Feuchte |
Technische Daten | 3.BM50M.24 |
---|---|
Betriebsspannung | 24 V= |
Leistungsaufnahme ca. | 6 VA |
Modul Schnittstelle | 9-poliger D-SUB Stecker für CAN-Bus |
Softwareupdate | Über RS232 Schnittstelle |
Bedienung | Touchscreen |
Maße B x H x T [mm] | 225 x 190 x 70 |
Gewicht ca. | 1,9 kg |
Umgebungstemperatur bei Betrieb | 0 °C bis +50 °C |
Umgebungstemperatur bei Lagerung | -10 °C bis +60 °C |
Luftfeuchtigkeit | 20 % bis 50 % rel. Feuchte |
Maßzeichnungen

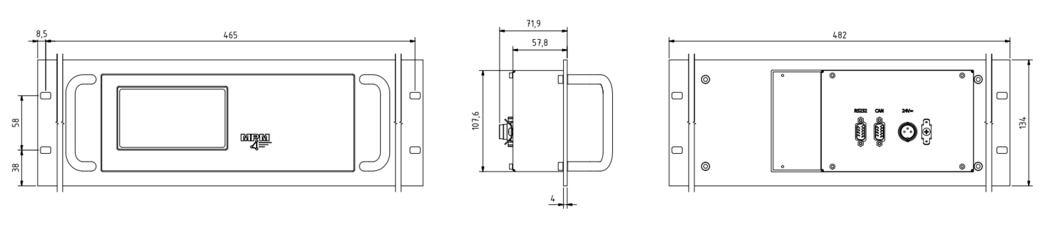

3.BM50P01.24
![](/fileadmin/_processed_/d/9/csm_Masszeichnung_3.BM50P01_7c771aebcd.png)

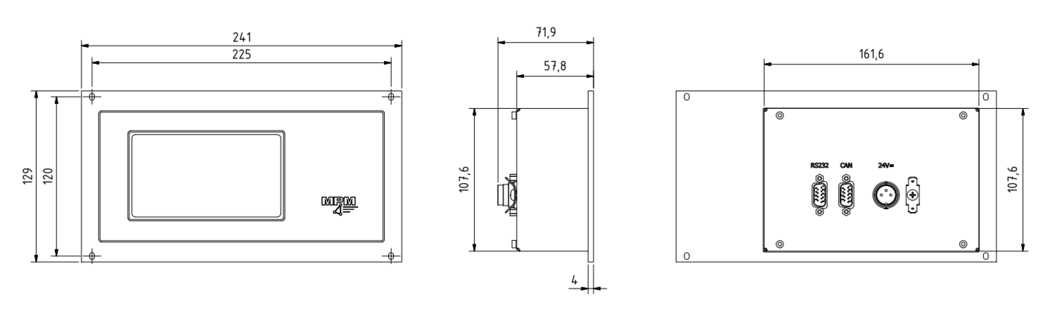

3.BM50P02.24
![](/fileadmin/_processed_/8/7/csm_Masszeichnung_3.BM50P02_89a80ae043.png)

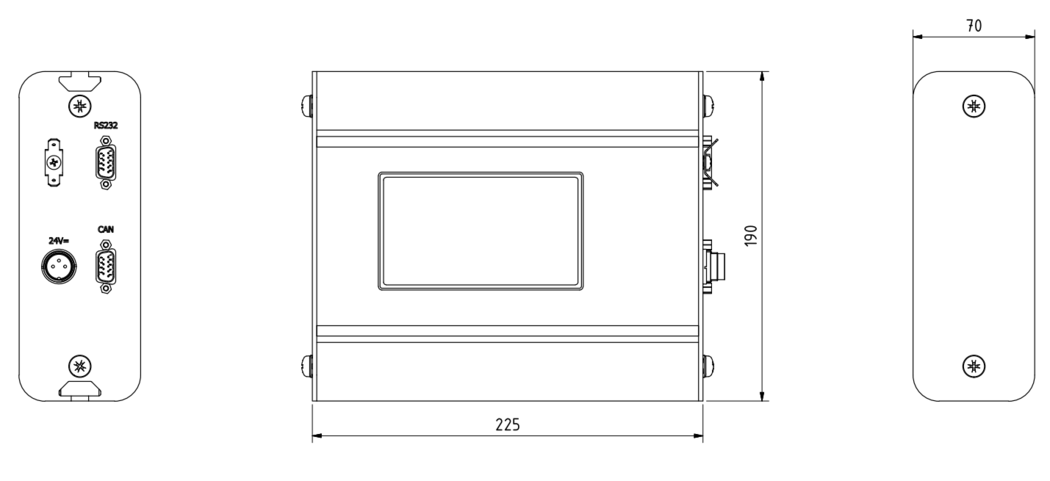

3.BM50M.24
![](/fileadmin/_processed_/e/e/csm_Masszeichnung_3.BM50M_e9cbd5b97a.png)
