Artikel 3.VMS.01.TS100 und 3.VMS.02.TS100

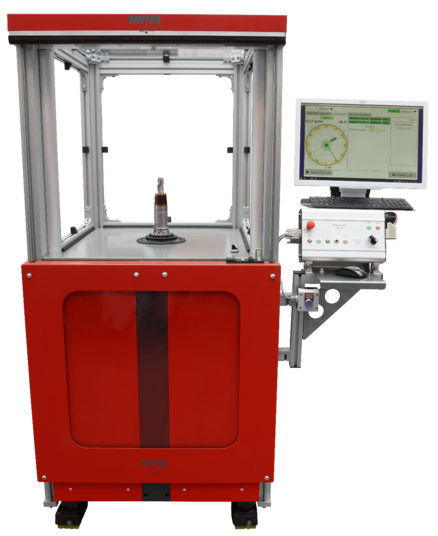

VMS-Auswuchtmaschine

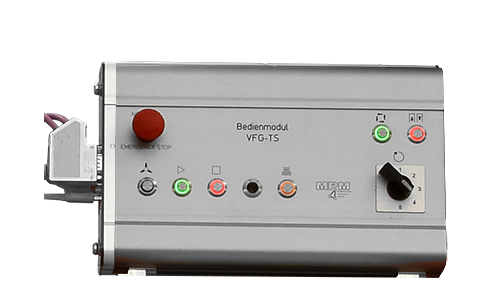

VMS-Bedienmodul

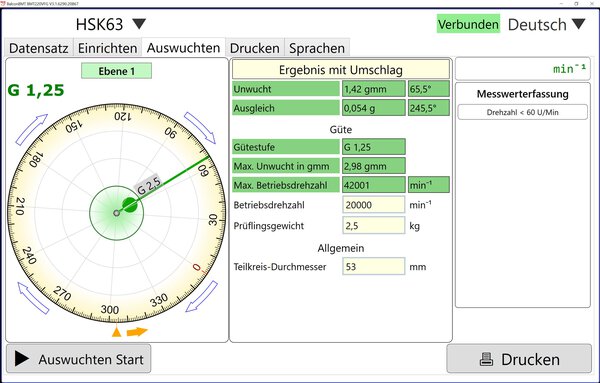

BalconBMT Software

Vertikale Auswuchtmaschine

für Serienteile in 1-Ebene oder 1 + 2-Ebenen

  • Maschinenaufbau in Stein- und Alu-Konstruktionsprofil
  • Quickstart-Bedienmodul für kundenseitigen PC-Anschluss (Windows10)
  • CAN USB-Adapter und Datenkabel
  • Auswuchtsoftware mit 7 Wuchtmethoden
  • Protokoll- und Etikettendruck
  • 360°Skalenring plus Linienlaser
  • 1,5 kW Antriebsmotor mit Frequenzumrichter
  • Vertikal Schiebetüre, automatisch öffnend / schließend, inkl. Sicherheitsschutzleiste
  • Transparente Schutzhaube mit Sicherheitsverriegelung
  • Rotorgewicht bis ca. 50 kg
  • Rotor-Ø bis ca. 720 mm
  • Unwuchtabbauverhältnis > 95%

Katalog-# / Beschreibung

Katalog-# Bestell-# Beschreibung
3.VMS.01.TS100 1050365A Auswuchtmaschine für 1-Ebene
3.VMS.02.TS100 1050366A Auswuchtstation für 1 + 2-Ebenen

Technische Details

Technische Daten 3.VMS.01.TS100
Maschinenbezeichnung: VMS
Maschinentyp: 3.VMS.01.TS100
Auswuchtebenen: 1-Ebene
Netzanschluss: 230 V
Frequenz: 50 Hz
Empfohlene Absicherung: 16 A
Leistungsaufnahme: max. 6 kVA
Masse: 850 kg
Luftdruck: min. 6,5 bar; max. 8 bar
Drehzahlbereich: 200 bis 2500 1/min
Abmessungen der Maschine (ohne Schutz- und Servicebereich): 1017 mm / 781 mm / 1833 mm L / B /H
Elektromagnetische Verträglichkeit: Entsprechend der EMV-Richtlinie und den gültigen EMV-Normen für den Einsatz im Industriebereich
Steuerung: 3.BM.VFG.TS
Schnittstellen: 2x RS232
Technische Daten 3.VMS.02.TS100
Maschinenbezeichnung: VMS
Maschinentyp: 3.VMS.01.TS100
Auswuchtebenen: 1+2-Ebenen
Netzanschluss: 230 V
Frequenz: 50 Hz
Empfohlene Absicherung: 16 A
Leistungsaufnahme: max. 6 kVA
Masse: 850 kg
Luftdruck: min. 6,5 bar; max. 8 bar
Drehzahlbereich: 200 bis 2500 1/min
Abmessungen der Maschine (ohne Schutz- und Servicebereich): 1017 mm / 781 mm / 1833 mm L / B /H
Elektromagnetische Verträglichkeit: Entsprechend der EMV-Richtlinie und den gültigen EMV-Normen für den Einsatz im Industriebereich
Steuerung: 3.BM.VFG.TS
Schnittstellen: 2x RS232

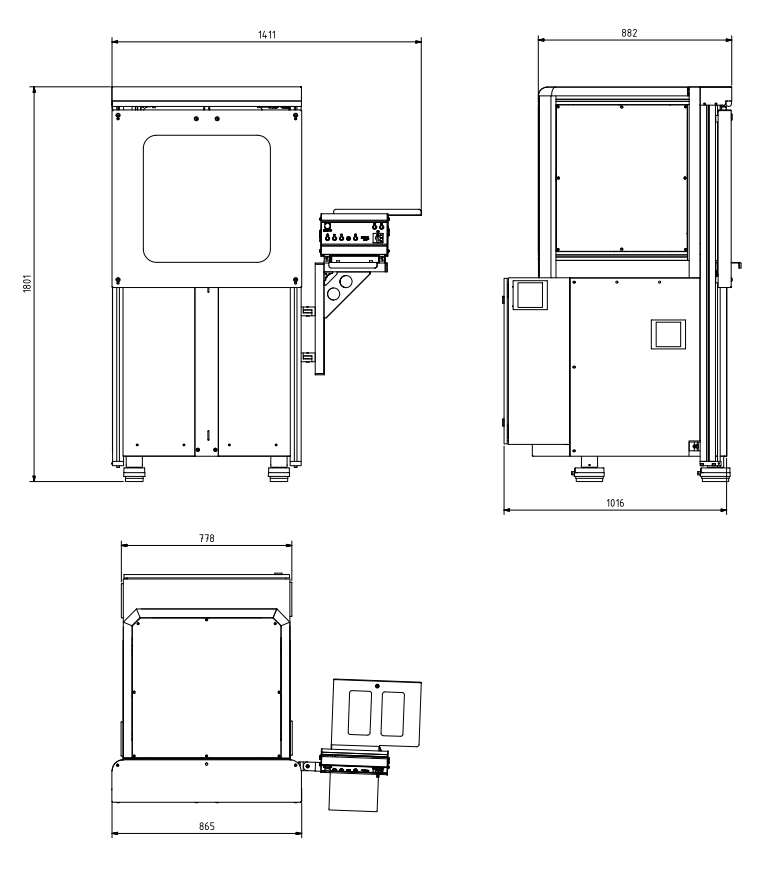

Maßzeichnungen

ZubehörBeschreibungArtikel
Spannadapter SK/BT 3.A.SK/BTxxzum Produkt
Spannadapter HSK 3.A.HSKxxzum Produkt
Spannadapter für Polygon-Kegel-Schaft 3.A.P.PSCxxzum Produkt
Spannadapter für Spannzangen 3.A.SZzum Produkt
Spannadapter für Spreizhülsen 3.A.SHzum Produkt
CAN-USB Adapter 3.CAN.USB.TSzum Produkt
Datenkabel, 9-polig 3.DKC.B09zum Produkt
Präzisions-Taschenwaagen 3.CMzum Produkt
Gewindestiftsätze 3.0.WGSzum Produkt
Schwingungsfühler für Auswuchtmaschine 3.VMS / 3.ABZ 3.PU.M1.4.00,3.oM-AMAzum Produkt
Linienlaser 3.LP.06zum Produkt
Testmassen zum Einrichten / Kalibrieren 3.TGzum Produkt
Wuchtkitt 3.0.WK02zum Produkt
