Artikel 3.ISB-Bauform „C“
Spindel-Einbauapparat ISB
Für alle Schleifmaschinen mit Spindelbohrung

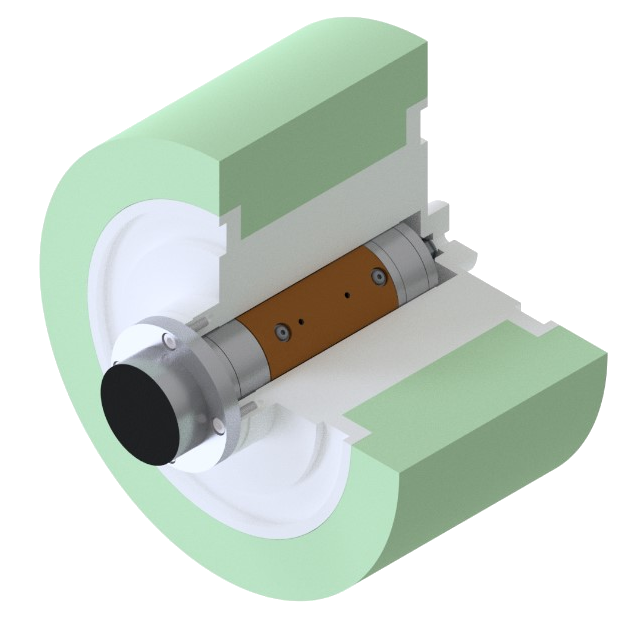

3.ISB-Bauform „C“
- Mit Flansch an der Spindel-Stirnseite angeschraubt
- Leistungs- und Datenübertragung an der Frontseite über integrierten Empfänger
- Die Apparate sind momentenfrei, ohne Eigenunwucht.
- Leistungs- und Datenübertragung, kontaktlos (CONLESS),
- Typ „D“ = digitaler Absolut Balancer in 1- und 2-Ebenen Ausführung. Für zielgenaues, sekundenschnelles automatisches auswuchten.
- Die Apparate können mit Körperschall-Sensoren (AE) ausgerüstet werden.
- Für Arbeitsdrehzahlen bis zu ca. 15 000min-1 geeignet. Abhängig von der jeweiligen, benötigten Auswuchtkapazität
- Auswuchtkapazitäten bis zu ca. 10 000gcm.
- Neutralstellung der Auswuchtmassen
Technischen Details
| Typen | Beschreibung | Ø-Bereich [mm] | Standardlängen [mm] |
|---|---|---|---|
| ISB-M | nicht momentfrei | 32, 38 | 110-400mm |
| ISB | Wuchtmassen 180° | 42, 50, 55, 60, 63, 70, 80, 90, 100, 110 | 110-400mm |
| ISBK | Wuchtmassen 90° | 42, 50, 55, 60, 63, 70, 80, 90, 100, 110 | 110-400mm |
| ISB-D | digital | 42, 50, 55, 60 | 110-400mm |
Legende: ISB-M = nicht momentfrei, ISB = Wuchtmassen 180°, ISBK = Wuchtmassen 90°, ISB-D = digital
Sonderausführungen in unterschiedlichen Durchmessern und Längen auf Anfrage lieferbar.
Sonderlängen bis ca. 1000mm auf Anfrage lieferbar.
Anwendungsbeispiele
| Zubehör | Beschreibung | Artikel | |
|---|---|---|---|
 | CONLESS Sender, 7-polig | 3.SxxC / 3.SxxG | zum Produkt |
 | Schwingungsfühler | 3.PU | zum Produkt |
 | Automatische Auswuchtsysteme | zum Produkt |
