Artikel 3.KSV.P.LED._-04.P80
AE-Körperschall-Verstärker mit Potentiometer für Offset und Verstärkung sowie LED-Anzeige
Für integrierte Körperschallsensoren
3.KSV.P.LED._-04.P80
Katalog-# / Beschreibung
| Katalog-# | Bestell-# | Filtertyp |
|---|---|---|
| 3.KSV.P.LED.A-04.P80 | 1017324A | A – für Sensor im GA-Wuchtapparat oder ASK-Sensor |
| 3.KSV.P.LED.E-04.P80 | 1017331A | E – für ASM-Sensor |
| 3.KSV.P.LED.T-04.P80 | 1017347A | T – für Sensor im G-Auswuchtapparat oder ASK-Sensor |
Technische Details
| Technische Daten | |
|---|---|
| Betriebsspannung | 24 V= |
| Leistungsaufnahme ca. | 180 mA |
| Einbaustecker 8-polig | Verbindung zur Maschinensteuerung |
| Einbaustecker 7-polig | Verbindung zum Steuergerät (ABxxx) |
| Einbaubuchse 7-polig | Verbindung zum Sender |
| Maße B x H x T [mm] | 120x178,5x75 |
| Gewicht ca.[kg] | 0,73 |
| Umgebungstemperatur bei Betrieb | 0 °C bis +50 °C |
| Umgebungstemperatur bei Lagerung | -10 °C bis +60 °C |
| Luftfeuchtigkeit | 20 % bis 50 % rel. Feuchte |

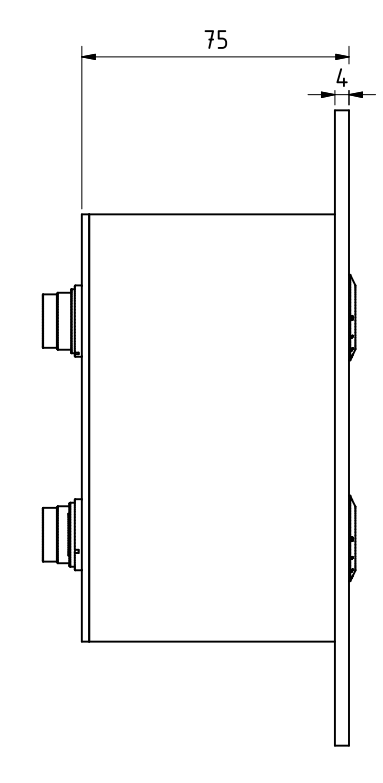

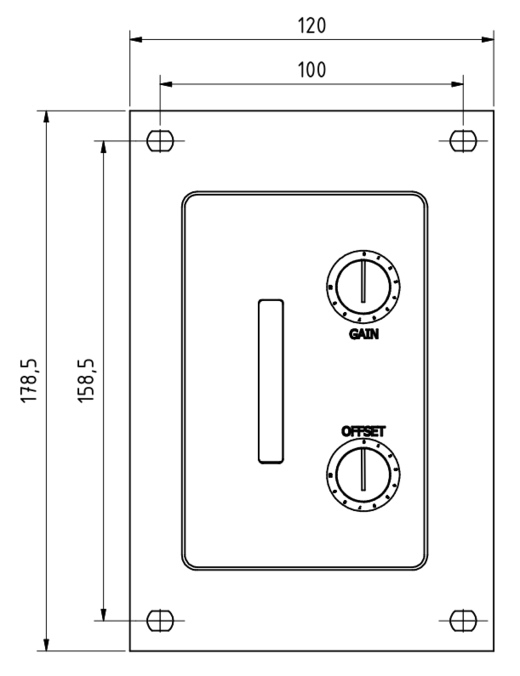

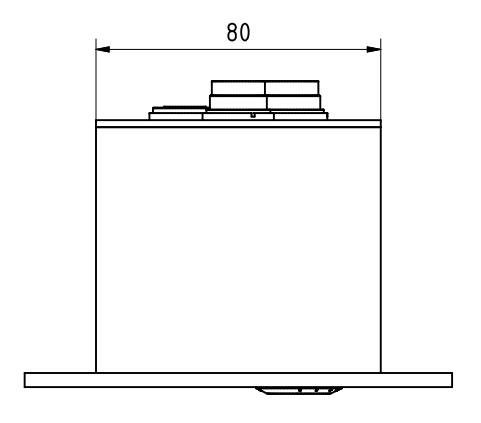

Maßzeichnungen
