MPM

Artikel 3.BSM250STC.04


Universalschleifmaschine BSM für Einzelteile, Kleinserien und Service

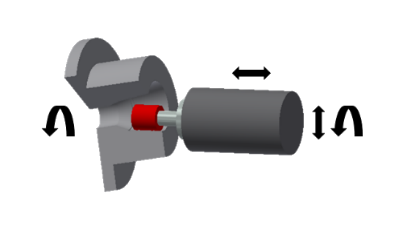

Zum präzisen Schleifen von:

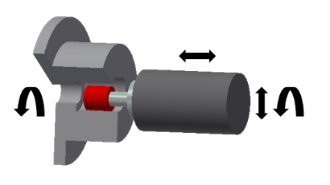

  • Bohrungen, ab kleinsten Schleifstift
  • z.B. Ø1,5mm, bis ca. Ø100mm

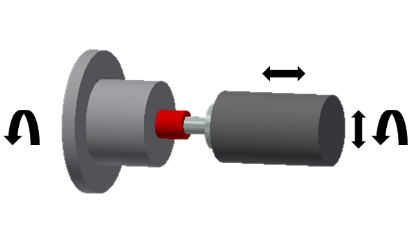

  • Kegeln z.B. ab SK10 bis HSK125

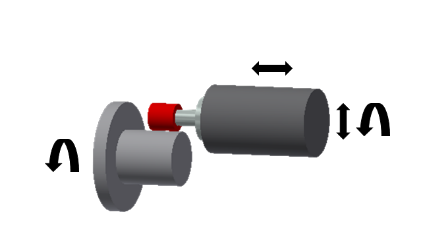

  • Außen-Ø bis ca. Ø100mm
  • Stirnflächen bis ca. Ø100mm

  • Maschine durch eine Fachkraft einrichten.
  • Danach erfolgen alle Schleifvorgänge automatisch.
  • Bedienung durch Helfer genügt.
    (nur Teilewechsel und Startknopf drücken).
  • Hohe Oberflächengüte schnell erreichbar.
    (z.B. <Rz4 bei 0,01mm Abtrag/min).
  • Stabiler Maschinenaufbau auf Steinsockel
  • Kleiner Platzbedarf, nur ca. 1m2.

Bedienerfreundliche Software

  • Angenehme Bedienung über Touchscreen.
  • Parametersätze für Werkstücktypen sind speicher- und jederzeit abrufbar.
  • µm-genaue Korrekturen möglich.
  • Ausfunkzeit sekundengenau programmierbar.
  • Farbgrafik Darstellungen.
  • Optionale Datenausgabe (über Ethernet / USB) der Prozessparameter:
    - Drehzahl
    - Fahrstrecke in X / Z-Richtung
    - Vorschub
  • µm-genaue Kontakt- und Abrichterkennung
  • Kontrolle der Spindelauslastung in %.
  • Einstellbare Crash-Punkt Erkennung

Katalog-Nr. / Beschreibung

Katalog-# Bestell-# Beschreibung
3.BSM250STC.04 1048420A Universalschleifmaschine

Technische Details

Technische Daten
Schleifweg X-Achse [mm] 200
Schleifweg Y-Achse [mm] 80
Schleifzyklus Vollautomatisch
Innen-Ø ab ca. [mm] 1,5 - 100
Außen-Ø ab ca. [mm] 3,0 - 100
Schleifbearbeitung Trocken
Absaugung optional, Staubsaugeranschluss vorhanden
Kühlung optional, Kugeldüsen bzw. Ringkühlung
Abmessungen B x T x H [mm] 920 x 1045 x 1650
Bedienterminal freistehend Ø x H [mm] 360 x 1310

Frequenzumrichter mit DRESSVIEW (optional) für Spindeln bis 3kW Leistung
Prozess- und Abrichtüberwachung mit DRESSVIEW (optional) 1-2µm Kontaktgenauigkeit

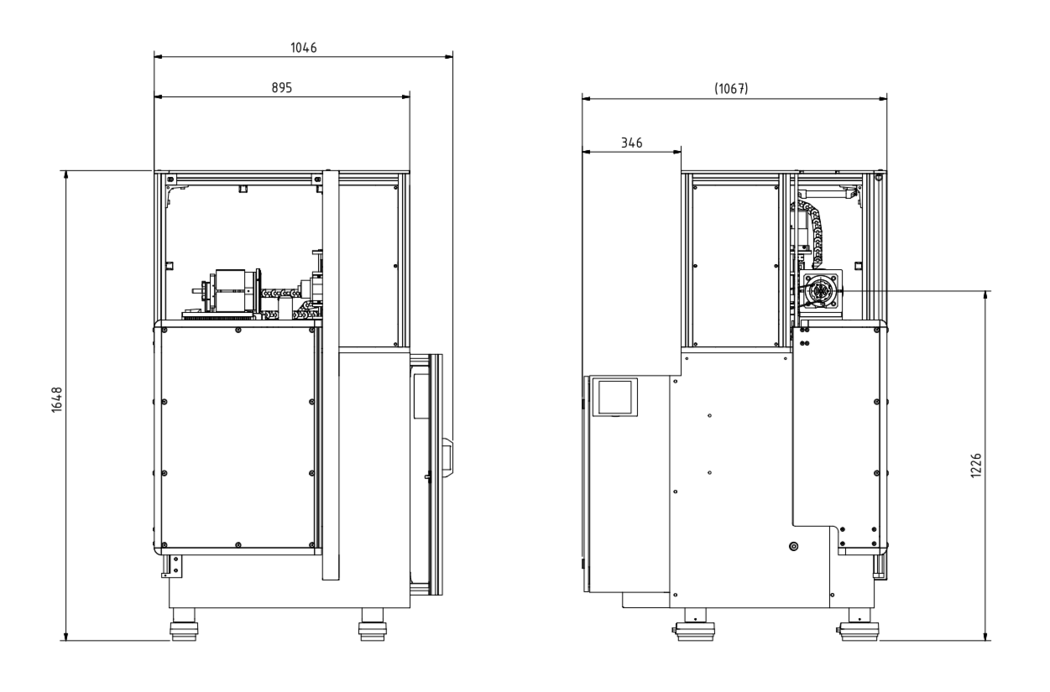

Maßzeichnungen
